System tsb adalah system pen supply power dari BTS yg jauh dari jangkauan listrik PLN.
system tsb berupa lemari cabinet yg berisi accu/battre,rectifier ac/dc,sebuah controller dan sebuah generator set atau biasa disebut genset.
Sy akan jelaskan fungsi daripada masing2 komponen tsb

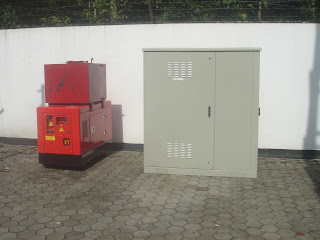

#CABINET
komponen tsb berupa seperti lemari dari besi tempat dimana battre dll ada di dalam lemari tsb
kecuali generator set (seperti gambar dibawah)
# Yg kedua adalah rectifier ac/dc,mungkin disini bisa kita sebut mirip alat untuk ngecarge accu yg ada di dalam lemari (seperti gambar dibawah)
sy ambilkan contoh gambar dari rectifier yg ada di area Nusa Tenggara Barat
#Yg ketiga adalah Controller
benda ini ada juga yg menyebut control recti,dimana berfungsi sebagai pengontrol dari pada system CDC
mulai dari tegangan dc high ataupun low, pembatas beban ampere,ampere dari pada pengisian rectifier
jadi semua tercontrol oleh controller tsb
sy ambilkan contoh controller EMERSON 501D
Controller ini setau sy bisa di setting via front panel alias bisa disetting full tanpa harus menggunakan PC
kelebihan lain adalah tampilan daripada LCD yg jelas dan tebal
Namun kelemahan nya adalah tidak mempunyai output GENSET RUN (output untuk menghidupkan genset secara auto)
Sebenarnya bisa ditambahkan menu tsb namun harus upgrade (sy blm pernah coba)
Biasanya kelemahan tsb bisa di atasi dengan dua cara antara lain
* Memasang ATS (auto transfer switch) tanpa modul (hanya mirip timer
* Memasang timer dengan modul elektronik
#Yg keempat adalah GENERATOR SET (GENSET)
benda ini hanya berfungsi sebagai pen charge accu yg ada di dalam lemari Cabinet
Sy sudah jelaskan fungsi dari keempat item yg sy sebutkan di atas
Skrg sy akan jelaskan system dari keseluruhan 4 item tsb
Waktu dulu sy melihat sebuah antena selluler adalah barang sangat sulit dipelajari dan harus sekolah secara khusus,namun tidak demikian kondisinya skrg.Krn sy hanya membahas system CDC maka sy akan menjelaskan cara kerja dari system tsb berikut sedikit cara pemasangan nya.
Sy ulangi,system CDC adalah pen supply power dari suatu perangkat BTS yg jauh dari PLN
jadi system tsb bekerja terus menerus memberi supply power ke BTS tsb
Pertama tama kita harus menata lemari Cabinet dan Genset se efisien mungkin agar dekat dengan perangkat BTS guna menghemat kabel
Nah krn jauh dari jangkauan PLN makan terkadang posisi BTS seluller tsb kadang relatif sulit,misal di pinggir pantai,di atas bukit ataupun di tengah hutan dan pulau terpencil
Setelah lemari tertata,anda bisa mulai memasukkan accu/battre seperti gambar dibawah
accu tsb merk NARADA 800 Ah 2vdc
artinya accu tersebut bertegangan 2 volt dc dan ber ampere 800
Pd system CDC biasanya menggunakan tegangan 48 volt DC ,jd kl menggunakan accu tegangan 2 volt
maka di butuhkan accu sebanyak 24 pcs
accu tsb beratnya kira2 sekitar 70 kg
yah lumayan lah berat nya hehehe
Setelah accu/battre sebanyak 24 masuk
tinggal proses penyambungan kabel accu
penyambungan harus dilakukan secara seri
atau kutub positif disambung dengan negatif dst
dengan begitu terisalah dua kabel
kutub positif dan negatif tegangan 48volt
harus extra hati2 krn ampere 800 Ah
atau bisa upload status komentar
Setelah accu tertata skrg anda bisa menyambungkan kutub positif dan negatif tsb ke system panel
Perlu di ingat, ground ataupun nol dari lemari adalah positif
Kutub negatif di sambung ke MCB (yg pernah sy pasang tertera 100 ampere)
Kutub positif di sambung ke ground/nol
Untuk Genset,pd pengalaman sy pernah menggunakan 8,3 kva Merk himoinsa Yanmar
Langkah selanjutnya anda harus menginstall genset tsb sampai bisa hidup normal termasuk memasang
distribusi pipa solar dan tangki.
Gambar di atas menggunakan tangki kapasitas 400 liter
yg perlu di sambung dari kabel genset adalah
R,S,T, dan Nol
biasanya juga tertera
L1,L2,L3 dan Nol
kemudian kabel accu dari genset tsb (plus dan minus 12volt dc)
dan yg terakhir adalah remote start yg di ambil dari modul genset
supaya genset bisa hidup otomatis yg di control oleh controller
Sebenar nya sambungan kabel di atas sudah cukup untuk mewakili system CDC bag genset
Namun terkadang ada sejenis control solar berupa fuel proof atau sejenis pelampung
berguna untuk mengetahui tingkat keberadaan solar
Biasanya ada 2 jenis yaitu yg berupa data (detail percentase solar)
dan nyg kedua pelampung biasa yg banyak dijual dipasaran(hanya berupa high dan low)
Untuk opsi yg kedua pemasangan nya hanya menggunakan 2 kabel(sangan mudah)
ATS
contoh gambar ATS dari PT.xxx
untuk tegangan di control oleh CONTACTOR
jadi kabel output yg keluar dari genset td akan masuk ke panel ATS
Dari sini system sudah selesai
tinggal proses finishing berupa
setting controller
Berikut patokan sy saat edit controller
*high volt 58
*Low volt 47
*ac high 280
*ac low 180
Untuk settingan yg lainya hanya opsional tergantung situasi di lapangan
Dari lemari kabinet anda sudah mengeluarkan 2 kabel positif dan negatif
dan kabel tsb masuk ke DCPDB dan sudah bisa di distribusikan ke BTS
Contoh gambar keseluruhan system CDC
Lain kali sy akan membahas telemetry atau system remote CDC
Thanks
